غطاء الفرن المبرد بالماء

غطاء الفرن المبرد بالماء لفرن القوس يستخدم غطاء فرن التبريد بالماء ذو الإطار الأنبوبي، والغطاء المبرد بالماء مصمم على شكل نصفين لسهولة الاستبدال والنقل.

يشارك:
مقدمة

مقدمة عن غطاء الفرن المبرد بالماء

غطاء الفرن المبرد بالماء لفرن القوس يستخدم غطاء فرن التبريد بالماء ذو الإطار الأنبوبي، والغطاء المبرد بالماء مصمم على شكل نصفين لسهولة الاستبدال والنقل.

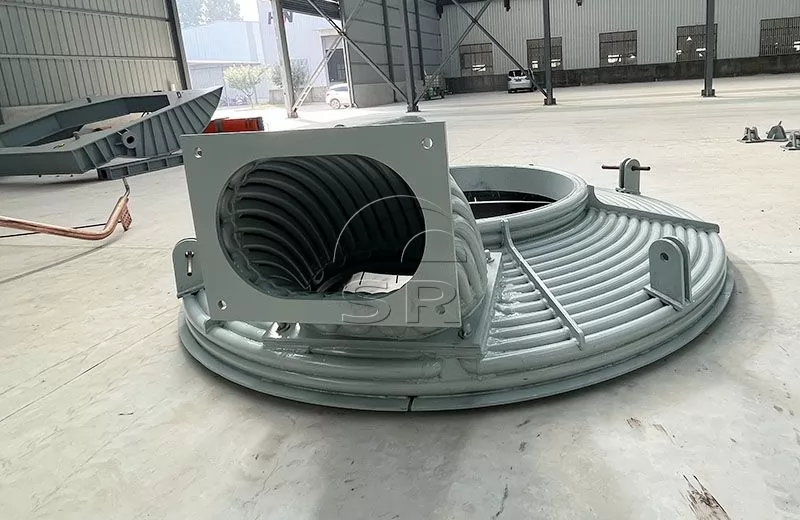

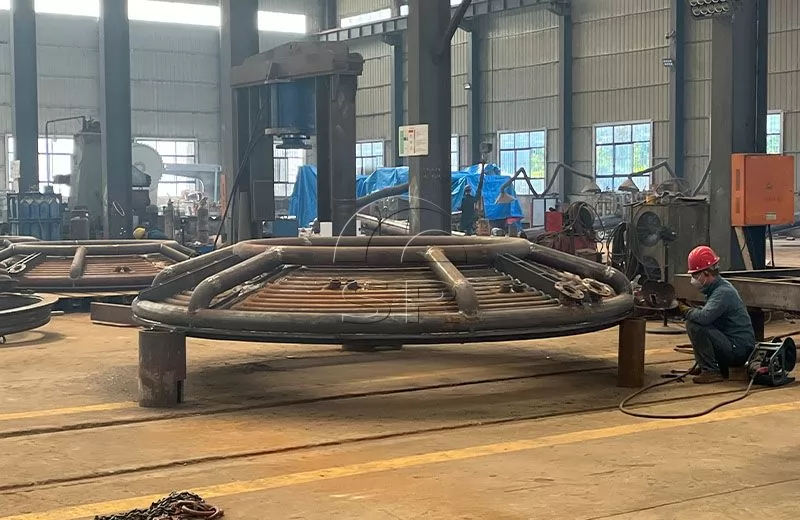

يشتمل غطاء فرن تبريد المياه على إطار أنبوبي، وغطاء نصف أيسر لتبريد الماء بسرعة، وغطاء نصف أيمن لتبريد الماء بسرعة، وجهاز تغذية الجير، وحلقة دعم لتبريد الماء بغطاء فرن صغير في المنتصف. يتكون الإطار الأنبوبي من حلقة دائرية مع أنابيب فولاذية غير ملحومة، والتي لا تخدم فقط متطلبات القوة للأجزاء الهيكلية، ولكنها أيضًا بمثابة خط أنابيب المياه الرئيسي للمدخل والإرجاع. ربط جميع دوائر مياه التبريد من خلال أنابيب المياه المدخلة والعودة الرئيسية. يتم توصيل النصفين الأيسر والأيمن من كتل تبريد المياه بالإطار عن طريق البراغي، ويتم توصيل مدخل مياه التبريد السريع ومياه العودة إلى المدخل الرئيسي وأنابيب المياه العائدة من خلال أنابيب فولاذية فرعية لتبريد نصفي كتل تبريد المياه.

يتم تركيب جهاز تغذية الجير على غطاء الفرن المبرد بالماء. يتكون الجهاز من قادوس الاستقبال، ومزلق، وما إلى ذلك. وقد تم تصميم الجزء السفلي من المزلق كهيكل لتبريد المياه. عند عدم إضافة الجير، يتم إغلاق صمام البوابة الخاص بالمزلق لمنع غاز المداخن من التدفق من جهاز تغذية الجير.

تم تصنيع حلقة دعم تبريد الماء لغطاء الفرن الصغير المركزي في هيكل منصة مخروطي مقلوب، والذي يتم تبريده أيضًا بواسطة الماء. يتم توصيل أنابيب دخول وإرجاع المياه بمدخل المياه الرئيسي وأنابيب العودة.
