معوض الماء المبرد لمعدات تعويض الصهر بالتيار الثقيل لفرن القوس المغمور
إن المعوض المبرد بالماء بفرن القوس المغمور عبارة عن جهاز أنابيب يتكون من أنابيب داخلية وخارجية، وأنابيب مياه، ومؤشرات استطالة ودعامات ثابتة.
إنه يستخدم بشكل رئيسي لتوصيل الأنبوب النحاسي للمخرج الثانوي لمحول الفرن الكهربائي بأنبوب النحاس ذو الشبكة القصيرة، والذي يمكنه تعويض خطأ التثبيت والتمدد الحراري والانكماش البارد وامتصاص الاهتزاز الناتج عن القوة الكهرومغناطيسية للشبكة القصيرة.

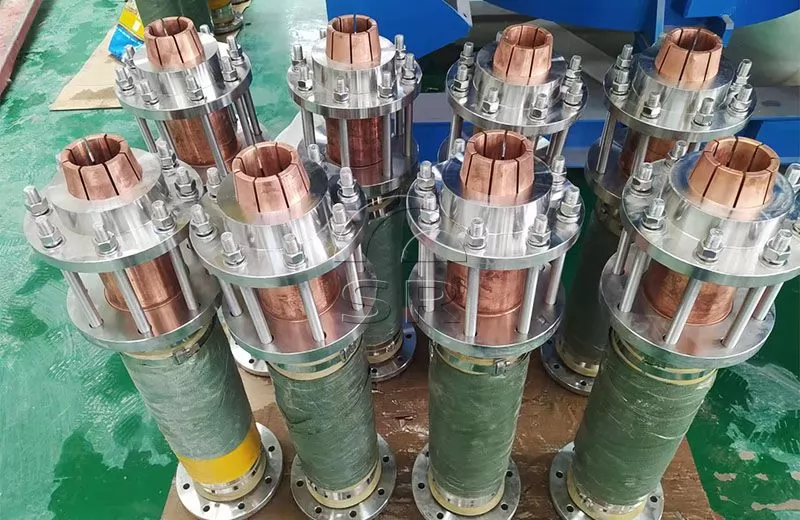

مقدمة عن المعوض المبرد بالماء
معوض الماء المبرد لمعدات تعويض الصهر بالتيار الثقيل لفرن القوس المغمور
إن المعوض المبرد بالماء بفرن القوس المغمور عبارة عن جهاز أنابيب يتكون من أنابيب داخلية وخارجية، وأنابيب مياه، ومؤشرات استطالة ودعامات ثابتة.
إنه يستخدم بشكل رئيسي لتوصيل الأنبوب النحاسي للمخرج الثانوي لمحول الفرن الكهربائي بأنبوب النحاس ذو الشبكة القصيرة، والذي يمكنه تعويض خطأ التثبيت والتمدد الحراري والانكماش البارد وامتصاص الاهتزاز الناتج عن القوة الكهرومغناطيسية للشبكة القصيرة.
هذه المعدات ليست مناسبة فقط لأفران القوس الكهربائي، ولكن أيضًا لأفران القوس المغمورة.
تكوين المعدات
منطقة مقطعية موصلة: 300-3200 مم2
وضع الاتصال في كلا الطرفين: غلاف مدبب من الجوز وغطاء توصيل
التعويض الطبيعي هو امتصاص التشوه الحراري لخط الأنابيب باستخدام مرونة الانحناء الطبيعي لخط الأنابيب نفسه.
تشير مرونة خط الأنابيب إلى قدرة خط الأنابيب على العودة إلى حالته الأصلية بعد حدوث التشوه المرن تحت تأثير الضغط، وتغيير الشكل الهندسي واختفاء الضغط. لقد أثبتت الممارسة أنه عندما تكون زاوية الانحناء أكبر من 30 درجة، يمكن استخدامها كتعويض طبيعي.
عندما تكون زاوية الانحناء أقل من 30 درجة، لا يمكن استخدامها كتعويض طبيعي. يبلغ طول خط أنابيب التعويض الطبيعي بشكل عام من 15 إلى 25 مترًا، ويجب ألا يتجاوز وزن الانحناء 80 ميجا باسكال.
إذا لم يكن من الممكن تحقيق التعويض الطبيعي، فيجب إضافة معوض على خط الأنابيب للتعويض عن التشوه الحراري لخط الأنابيب.
المعوض هو مكون مثبت على الأنبوب لامتصاص التمدد الحراري والانكماش البارد والإزاحة الأخرى للأنبوب. تشمل المعوضات الشائعة المعوض المربع ومعوض المنفاخ ومعوض الأكمام والمعوض الكروي.
يلعب المعوض المبرد بالماء دورًا مهمًا في التطبيق الفعلي لفرن القوس وفرن القوس المغمور. من خلال وظيفة التعويض الفعالة، يمكن ضمان التشغيل المستقر لخط الأنابيب تحت درجة حرارة عالية وضغط مرتفع، ويمكن تقليل فشل خط الأنابيب وتكلفة الصيانة الناجمة عن تغير درجة الحرارة.
في الوقت نفسه، يمكن للمعوض المبرد بالماء تقليل ضجيج الاهتزاز لخط الأنابيب وتحسين بيئة العمل.
