جهاز رفع وتدوير غطاء الفرن

يتكون جهاز رفع وتدوير غطاء الفرن من آلية رفع غطاء الفرن وآلية دوارة وإطار دوار.

يشارك:
المقدمة

المقدمة

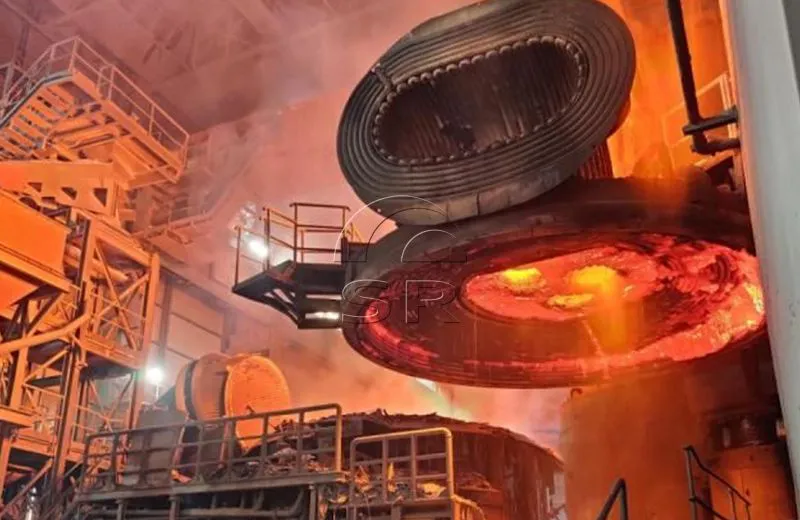

يتكون جهاز رفع وتدوير غطاء الفرن من آلية رفع غطاء الفرن وآلية دوارة وإطار دوار.


يتم تثبيت آلية الرفع وآلية الدوران لغطاء الفرن على الإطار الدوار. يتم توفير جهاز قفل، يتم تشغيله بواسطة أسطوانة هيدروليكية ويمكنه قفل الإطار الدوار لغطاء الفرن. يتشابك دوران غطاء الفرن مع رفع غطاء الفرن.

الوصف

عندما يتم تدوير الإطار الدوار للخلف وإعادة غطاء الفرن إلى جسم الفرن، يقوم جهاز القفل الدوار بقفل الإطار الدوار والإطار المائل. عندما يتم رفع غطاء الفرن، يقوم جهاز القفل الدوار بدفع دبوس القفل ليتم سحبه من فتحة التحديد، ويتم تحرير القفل.


أثناء عمليات الصهر العادية، والتنصت، وتجميع الخبث وغيرها من العمليات، يتم قفل الإطار الدوار لغطاء الفرن وآلية الإمالة وجسم الفرن وغطاء الفرن وآلية رفع القطب الكهربائي بشكل كامل على منصة الإمالة.


تتكون آلية الرفع من أسطوانة الرفع، وقضيب السحب، والسلسلة، وما إلى ذلك. أسطوانة الرفع تعتمد أسطوانة هيدروليكية قياسية.


تتكون آلية الدوران من دعامة دوران وأسطوانة محرك دوارة. تتحمل آلية الدوران الحمل الثابت والحمل الديناميكي الناتج عن حركة الرفع والدوران لغطاء الفرن. يتم تشغيله بواسطة الأسطوانة الهيدروليكية الدوارة، ويمكن فك أو تدوير غطاء الفرن وآلية الرفع والتدوير بسلاسة. يجب أن تفتح زاوية الفك الفرن بالكامل لتسهيل تحميل السلة.


يتكون الإطار الدوار من عارضة الرفع، والإطار، ومنصة الصيانة العلوية، وقوس أسطوانة الرفع الكهربائي، وما إلى ذلك. يتم تجميع عارضة الرفع والإطار ولحامهما في هيكل صندوقي بواسطة ألواح فولاذية، ويتم تجميعهما ولحامهما بشكل كامل في الموقع وهو الإطار الثابت لجهاز رفع القطب.


يتم أيضًا تثبيت عجلة التوجيه لعمود الرفع الكهربائي على الإطار الدوار، والذي يتمتع بقوة حرارية وصلابة كافية.


يتحرك الإطار الدوار ذهابًا وإيابًا تحت محرك أسطوانة الزيت الدوارة، وذلك لدفع غطاء الفرن للفتح والإغلاق. عملية شحن كاملة للفرن الكهربائي.

يتم توصيل المستوى السفلي من الحامل بقوس أسطوانة زيت الرفع. يتم تثبيت أسطوانة زيت الرفع والجزء السفلي من عمود الرفع على الحامل لدعم جاذبية وقوة حركة الرفع الكهربائي.


من أجل الحفاظ على القطب الكهربائي، تم وضع منصة صيانة فوق شعاع الرفع، وتم وضع درابزين حول المنصة لضمان سلامة موظفي الصيانة.
