سقف مبرد بالماء EAF

مقدمة إلى غطاء الفرن المبرد بالماء


بشكل عام، غطاء الفرن لفرن القوس الكهربائي يستخدم هيكل غطاء فرن الأنبوب المغلق المبرد بالماء.

يشارك:
مقدمة

مقدمة إلى غطاء الفرن المبرد بالماء

بشكل عام، السقف المبرد بالماء EAF يستخدم هيكل غطاء فرن الأنبوب المغلق المبرد بالماء.

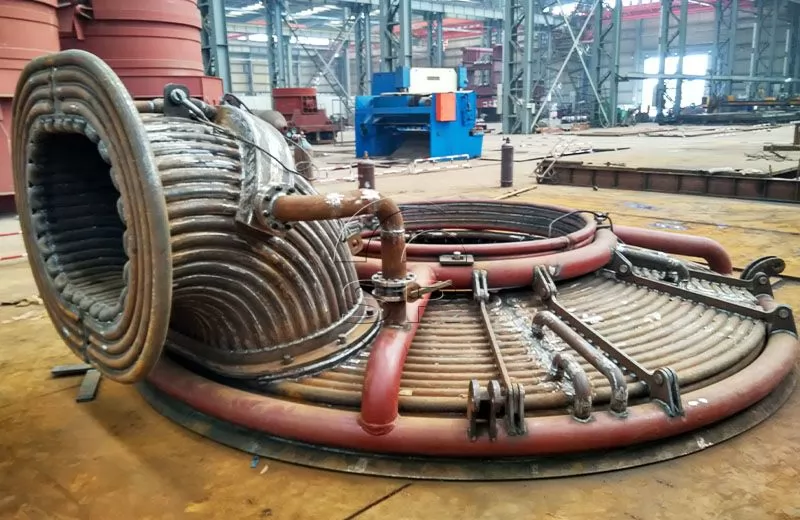

ال غطاء فرن القوس الكهربائي يتضمن جسم غطاء الفرن وجهاز قادوس الاستقبال. تم تصنيع إطار الهيكل الرئيسي بشكل دائري مع أنابيب فولاذية غير ملحومة، والتي لا تخدم فقط متطلبات القوة للأعضاء الهيكلية، ولكنها أيضًا بمثابة خطوط أنابيب المياه الرئيسية للمدخل والإرجاع. يتم توصيل كل أنبوب مياه تبريد من خلال أنابيب المياه المدخلة والعودة الرئيسية.

ويتكون الباقي من أنابيب كثيفة أصغر قليلاً. من السهل استبدال وصيانة اللوحة المبردة بالماء، وعمر الخدمة الخاص بها هو أكثر من 3000 غلاية.

يتم اعتماد أنبوب المواد المبرد بالماء لسقف فرن القوس الكهربائي (EAF) في الجزء السفلي من قادوس الاستقبال. يتم اعتماد خراطيم معدنية من الفولاذ المقاوم للصدأ ذات حواف (مع محول دوار) لأنابيب التبريد الرئيسية للمدخل والمخرج لغطاء الفرن، ويتم اعتماد خراطيم معدنية من الفولاذ المقاوم للصدأ من نوع المقبض لأنابيب تبريد المياه الأخرى.

الجزء المركزي من فرن القوس الكهربائي (EAF) السقف عبارة عن غطاء مركزي صغير به ثلاث فتحات قطب كهربائي، مصنوع من مادة مقاومة للحرارة.

وصف

يشير سقف الفرن المبرد بالماء من نوع العش الأنبوبي EAF إلى أن السطح المبرد بالماء للجدار الداخلي لغطاء فرن القوس الكهربائي يتكون من أنابيب فولاذية مرتبة بشكل وثيق مع مياه تبريد في الأنابيب. ينقسم غطاء الفرن المبرد بالماء من النوع الأنبوبي إلى نوع متكامل ونوع مدمج. نظراً لحجم الهيكل الكبير، فإن غطاء الفرن المبرد بالماء مقسم إلى 2 إلى 6 قطع للتصنيع مع الأخذ في الاعتبار النقل وتوزيع المياه، ومن ثم يتم دمجه في الكل.


بشكل عام، من المناسب اعتماد نوع التجميع المنفصل للغطاء بقطر 4.5 متر أو أكثر. نظرًا لوجود العديد من الفتحات والملحقات على الغطاء، فإن سقف الفرن المبرد بالماء لفرن المغرفة يكون في الغالب من النوع المتكامل.


عندما يدخل ماء التبريد إلى غطاء الفرن المبرد بالماء، يخرج أنبوب توزيع الماء الرئيسي من أنبوب توزيع الماء الرئيسي وينقسم إلى عدة فروع ليدخل إلى ألواح تبريد الماء. تختلف منطقة التبريد ومقاومة كل فرع.

يتميز غطاء الفرن المبرد بالماء لفرن القوس بالمزايا التالية:

زيادة الحجم الفعال في الفرن وزيادة الإخراج؛

تقليل أوقات التحميل.

يمكن أن يحسن مستوى الطاقة للفرن.

تقليل عدد مرات إصلاح الفرن وتحسين الإنتاجية؛

يمكن اعتماد عملية القوس الطويل لتحسين عامل الطاقة؛

تقليل استهلاك الحراريات بشكل كبير.

يمكنه استعادة الحرارة المهدرة لمياه التبريد وتوفير الطاقة.

يمكن استخدام درجة حرارة عودة ماء التبريد كإشارة تحكم أثناء الإنتاج.

المنتجات ذات الصلة

مجموعة الآلات والمعدات المعدنية المخصصة: فرن القوس الكهربائي، فرن القوس المغمور، فرن التكرير LF، فرن الفراغ ، الفرن التعريفي، نظام إزالة الغبار، معدات معالجة المياه، إلخ. توفير خدمات تكامل المعدات الأكثر تقدمًا، يمكن تخصيص المعدات المعدنية وفقًا للاحتياجات المختلفة للعملاء، ويمكن تعديل القدرة الإنتاجية وفقًا لمتطلبات العملاء.

كوع السقف المبرد بالماء لنظام شفط الدخان

كوع السقف المبرد بالماء لنظام شفط الدخان

يتم استخدام مرفق السقف المبرد بالماء تستخدم بشكل رئيسي لتغيير اتجاه تدفق غاز المداخن في نظام انبعاث غاز المداخن. وفي الوقت نفسه، يتم استخدام نظام التبريد المائي لتقليل درجة حرارة الانحناء والبيئة المحيطة به لضمان التشغيل المستقر للنظام.

المعوض المبرد بالماء

المعوض المبرد بالماء

المعوض المبرد بالماء بفرن القوس المغمور عبارة عن جهاز أنابيب يتكون من أنابيب داخلية وخارجية، وأنابيب مياه، ومؤشرات استطالة ودعامات ثابتة.

حلقة ضغط فرن القوس المغمور

حلقة ضغط فرن القوس المغمور

يتم استخدام حلقة ضغط فرن القوس المغمور لمراقبة تغير ضغط الهواء في الفرن في الوقت الفعلي، و اضبط ضغط الهواء تلقائيًا أو يدويًا وفقًا للمعايير المحددة مسبقًا لضمان استقرار ضغط الهواء في الفرن

آلة توصيل الفتحات المفتوحة لفرن القوس المغمور

آلة توصيل الفتحات المفتوحة لفرن القوس المغمور

تشير آلة توصيل الفتحة المفتوحة لفرن القوس المغمور إلى المعدات الخاصة المستخدمة لفتح و سد مخرج الحديد عن طريق الفرن الكهربائي لتقليل القوس المغمور لصهر سبائك الحديد.

الشبكة القصيرة

الشبكة القصيرة

أنظمة ناقل الشبكة القصيرة)، والمعروفة أيضًا باسم خط التيار العالي، تشير إلى المصطلح العام للسائل الحامل من طرف المخرج الثانوي من المحول إلى القطب (بما في ذلك القطب).

سقف فرن القوس المغمور المبرد بالمياه

سقف فرن القوس المغمور المبرد بالمياه

يعد السقف المبرد بالماء لفرن القوس المغمور جزءًا مهمًا فرن القوس المغمور (المعروف أيضًا باسم فرن القوس الكهربائي، فرن كربيد الكالسيوم أو فرن التعدين)، والذي يستخدم بشكل أساسي لإغلاق الجزء العلوي من جسم الفرن وتحمل درجة الحرارة والضغط العاليين في الفرن.

كابل مبرد بالماء

كابل مبرد بالماء

يتم لحام قطب الكابل العادي المبرد بالماء بأنبوب نحاسي وقضيب نحاسي ولا يرتبط بشكل وثيق بالمعدات؛

جهاز الرفع الكهربائي

جهاز الرفع الكهربائي

تتكون آلية الرفع الكهربائي لفرن القوس الكهربائي من جهاز موصل بذراع متقاطع وعمود كهربائي.

02

مشروع فرن القوس الكهربائي بقدرة 50 طنًا في البرازيل

1 EAF-50t/25 MVA كهربائي فرن القوس،
2 أفران تكرير LF-25t/5MVA،
نظام شحن أوتوماتيكي بالكامل للسبائك،
بالإضافة إلى المرافق العامة المساعدة الأخرى (مغرفة، عربة مغرفة، سلة مواد، إلخ.)...

03

فرن القوس الكهربائي 5 طن في أوزبكستان

محول فرن القوس الكهربائي الطاقة المقدرة 3600 كيلو فولت أمبير؛
القطر الداخلي لقشرة الفرن: φ3200mm؛
قطر القطب: φ300mm؛ متوسط كمية الصب: الحد الأقصى 12 طن.
