حامل القطب الكهربائي EAF

هناك العديد من وصلات العزل بين حامل القطب الكهربائي EAF وجسم الذراع المتقاطع الموصل، مما يبسط إلى حد كبير هيكل الذراع المتقاطع الموصل وهو نوع جديد من ذراع القطب الكهربائي في فرن القوس عالي الطاقة.

يشارك:
مقدمة عن الأذرع المتقاطعة الموصلة

مقدمة عن الأذرع المتقاطعة الموصلة

هناك العديد من وصلات العزل بين حامل القطب الكهربائي EAF وجسم الذراع المتقاطع الموصل، مما يبسط إلى حد كبير هيكل الذراع المتقاطع الموصل وهو نوع جديد من ذراع القطب الكهربائي في فرن القوس عالي الطاقة.

مزايا حامل القطب الكهربائي

تم اعتماد قسم مجوف ولوحة مركبة من النحاس والفولاذ بطبقة مزدوجة، مما يقلل بشكل كبير من تأثير الجلد، ويقلل المعاوقة ويحسن كفاءة التسخين الكهربائي؛

يعزز هيكل الصندوق ذو القسم المجوف وقناة تبريد المياه الداخلية بشكل كبير قوة الذراع المتقاطع، مما يفضي إلى تعديل حركة القطب الكهربائي دون التسبب في الاهتزاز، ويفضي إلى استقرار القوس؛

الوزن أخف من الذراع المتقاطع الموصل للأنبوب الفولاذي التقليدي والقصور الذاتي صغير، مما يفضي إلى الرفع والتعديل المتكرر للقطب الكهربائي.

متطلبات الذراع المتقاطعة الموصلة هي الوزن الخفيف، الصلابة الجيدة، المعاوقة الصغيرة وعمر الخدمة الطويل. يتم دعم ذراع القطب الكهربائي على العمود من أحد طرفيه ويحمل القطب الكهربائي من الطرف الآخر، مع وظيفة الرفع. وزن الذراع المتقاطع الموصل خفيف، مما يعني أن عمل القيادة لرفع وتنظيم حركة عمود القطب الكهربائي منخفض نسبيًا، وما إلى ذلك.

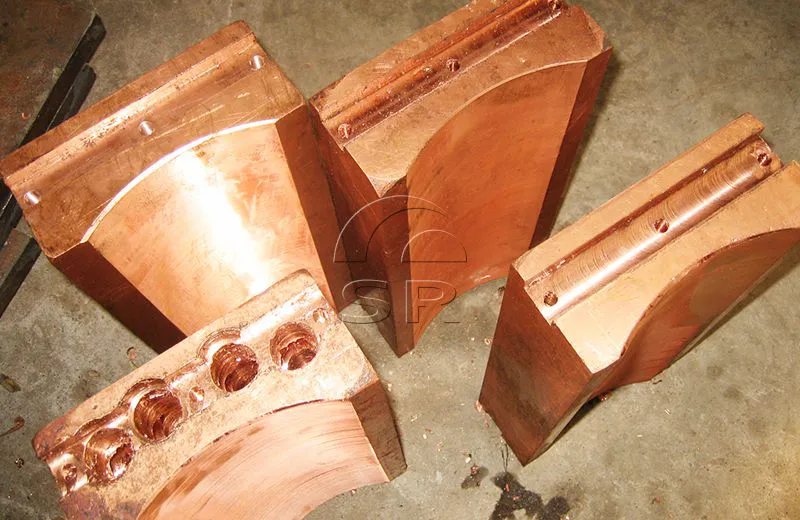

يعتمد حامل القطب الكهربائي على النحاس الأحمر T2 مع الأداء الجيد. يمكن لحامل إلكترود الجرافيت المصنوع عن طريق الحدادة والمعالجة الباردة أن يضمن تأثيرًا جيدًا لتبريد الماء، وتحسين التوصيل، ومنع ضربة القوس، وإطالة عمر الخدمة.

المنتجات ذات الصلة

مجموعة الآلات والمعدات المعدنية المخصصة: فرن القوس الكهربائي، فرن القوس المغمور، فرن التكرير LF، فرن الفراغ ، الفرن التعريفي، نظام إزالة الغبار، معدات معالجة المياه، إلخ. توفير خدمات تكامل المعدات الأكثر تقدمًا، يمكن تخصيص المعدات المعدنية وفقًا للاحتياجات المختلفة للعملاء، ويمكن تعديل القدرة الإنتاجية وفقًا لمتطلبات العملاء.

الحامل المشترك لفرن القوس المغمور

الحامل المشترك لفرن القوس المغمور

تتضمن سلسلة الإلكترود المدمج لفرن القوس المغمور ما يلي: إلكترود فرن القوس المغمور 12.5MVA، 16.5MVA مغمور قطب فرن القوس المغمور، قطب فرن القوس المغمور 25.5 ميجا فولت أمبير، قطب فرن القوس المغمور 30.0 ميجا فولت أمبير، إلخ.

جهاز رفع وتدوير غطاء الفرن

جهاز رفع وتدوير غطاء الفرن

يتكون جهاز رفع وتدوير غطاء الفرن من آلية رفع غطاء الفرن وآلية دوارة وإطار دوار.

كوع السقف المبرد بالماء لنظام شفط الدخان

كوع السقف المبرد بالماء لنظام شفط الدخان

يتم استخدام مرفق السقف المبرد بالماء تستخدم بشكل رئيسي لتغيير اتجاه تدفق غاز المداخن في نظام انبعاث غاز المداخن. وفي الوقت نفسه، يتم استخدام نظام التبريد المائي لتقليل درجة حرارة الانحناء والبيئة المحيطة به لضمان التشغيل المستقر للنظام.

حلقة ضغط فرن القوس المغمور

حلقة ضغط فرن القوس المغمور

يتم استخدام حلقة ضغط فرن القوس المغمور لمراقبة تغير ضغط الهواء في الفرن في الوقت الفعلي، و اضبط ضغط الهواء تلقائيًا أو يدويًا وفقًا للمعايير المحددة مسبقًا لضمان استقرار ضغط الهواء في الفرن

سلة شحن EAF

سلة شحن EAF

يتم استخدام سلة شحن الخردة الخاصة بفرن القوس الكهربائي بشكل أساسي لتحميل ونقل المواد الخام مثل خردة الفولاذ إلى فرن القوس الكهربائي للصهر.

جهاز الرفع الكهربائي

جهاز الرفع الكهربائي

تتكون آلية الرفع الكهربائي لفرن القوس الكهربائي من جهاز موصل بذراع متقاطع وعمود كهربائي.

سقف فرن القوس المغمور المبرد بالمياه

سقف فرن القوس المغمور المبرد بالمياه

يعد السقف المبرد بالماء لفرن القوس المغمور جزءًا مهمًا فرن القوس المغمور (المعروف أيضًا باسم فرن القوس الكهربائي، فرن كربيد الكالسيوم أو فرن التعدين)، والذي يستخدم بشكل أساسي لإغلاق الجزء العلوي من جسم الفرن وتحمل درجة الحرارة والضغط العاليين في الفرن.

غطاء الفرن المبرد بالماء

غطاء الفرن المبرد بالماء

يعتمد غطاء الفرن المبرد بالماء لفرن القوس على غطاء فرن تبريد الماء ذو الإطار الأنبوبي، وغطاء فرن التبريد المائي. تم تصميم الغطاء المبرد على شكل نصفين لسهولة الاستبدال والنقل.

02

مشروع فرن القوس الكهربائي بقدرة 50 طنًا في البرازيل

1 EAF-50t/25 MVA كهربائي فرن القوس،
2 أفران تكرير LF-25t/5MVA،
نظام شحن أوتوماتيكي بالكامل للسبائك،
بالإضافة إلى المرافق العامة المساعدة الأخرى (مغرفة، عربة مغرفة، سلة مواد، إلخ.)...

03

فرن القوس الكهربائي 5 طن في أوزبكستان

محول فرن القوس الكهربائي الطاقة المقدرة 3600 كيلو فولت أمبير؛
القطر الداخلي لقشرة الفرن: φ3200mm؛
قطر القطب: φ300mm؛ متوسط كمية الصب: الحد الأقصى 12 طن.
