ذراع متقاطع موصل

مقدمة عبر الذراع الموصلة


يتكون الذراع الموصل لفرن القوس الكهربائي (EAF) بشكل أساسي من حامل الذراع الموصل للقطب الأمامي، وحلقة التثبيت المبردة بالماء، وجسم الذراع، واللوحة النحاسية الموصلة الخلفية.

يشارك:

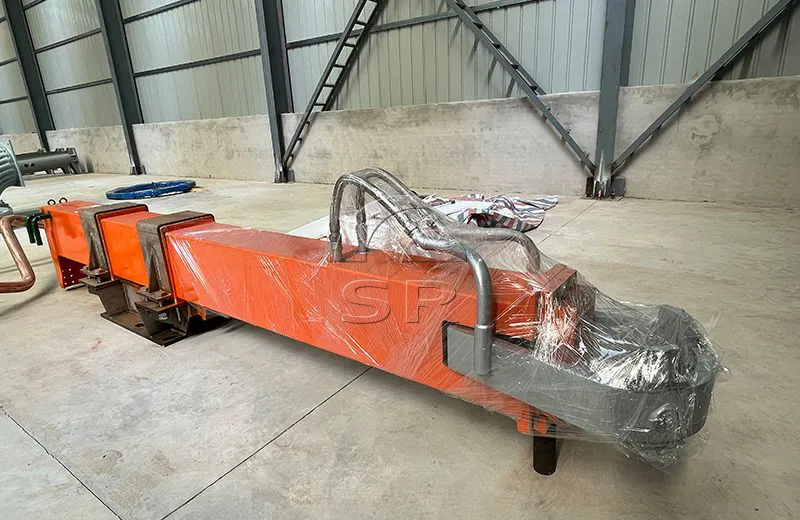

مقدمة عبر الذراع الموصلة

مقدمة عبر الذراع الموصلة

يتكون جسم الذراع المتقاطع الموصل من صفائح مكسوة بالنحاس والفولاذ أو صفائح مكسوة بالألومنيوم والفولاذ، وتتميز بمقطع عرضي مستطيل. يتم تبريده داخليًا عن طريق دوران الماء، مما يلغي الحاجة إلى أنابيب نحاسية موصلة مبردة بالماء. يعمل تصميم الأذرع الموصلة للقطب الكهربائي على الإمساك بالقطب الكهربائي ودعمه، بينما ينقل أيضًا الطاقة الكهربائية إلى القطب الكهربائي بغرض التسخين ورفع درجة الحرارة.


في أفران القوس الكهربائي وأفران القوس المغمورة، توجد العديد من العناصر العازلة بين حامل القطب الموصل وجسم الذراع المتقاطع الموصل، مما يبسط بشكل كبير هيكل الذراع المتقاطع ويمثل نوعًا جديدًا من ذراع القطب الكهربائي للقوس الكهربائي عالي الطاقة أفران.

يمتلك الذراع الموصل لفرن القوس الكهربائي (EAF) وفرن القوس المغمور (SAF) في المقام الأول المزايا التالية:

إن استخدام المقطع العرضي المجوف واللوحة المركبة المصنوعة من النحاس والفولاذ المزدوج الطبقة يخفف بشكل كبير من تأثير الجلد، ويقلل من المعاوقة، ويعزز الكفاءة الحرارية الكهربائية؛

يعمل الهيكل الصندوقي ذو المقطع العرضي المجوف، إلى جانب قنوات تبريد المياه الداخلية، على تعزيز قوة الذراع العرضي بشكل كبير، مما يسهل تعديل حركة القطب دون إحداث اهتزاز، وبالتالي تعزيز استقرار القوس؛

يعتبر الذراع المتقاطع للإلكترود أخف وزنًا من نوع الأنابيب الفولاذية التقليدية، ويمتلك لحظة قصور ذاتي أقل، مما يسهل تعديلات الارتفاع المتكررة للقطب الكهربائي.

متطلبات العارضة الموصلة هي: خفيفة الوزن، وصلابة عالية، ومقاومة منخفضة، ومتانة طويلة.

يتم دعم العارضة الموصلة في أحد طرفيها على العمود، وفي الطرف الآخر، تحمل قطبًا كهربائيًا، وهي مجهزة بوظيفة الرفع.

ويعني الوزن الخفيف للعارضة الموصلة انخفاضًا مماثلًا في قوة القيادة المطلوبة للتعديل الرأسي لعمود القطب الكهربائي، من بين آثار أخرى.

توريد ذراع متقاطعة موصلة

يتم تصنيع أذرع القطب الكهربائي لأقطاب فرن القوس المغمور بفرن القوس الكهربائي من ألواح مغطاة بالنحاس والفولاذ ويتم تبريدها عن طريق دوران الماء.

جميع الأذرع الموصلة الثلاثة المكسوة بالنحاس والفولاذ هي ذات هيكل من النوع الصندوقي وتخضع لتبريد الماء القسري لضمان القوة الحرارية والصلابة الكافية.

يتم وضع أجهزة تثبيت القطب الكهربائي داخل الأذرع وهي ذات تكوين مثبت في الخلف، مما يسمح بتبادل المراحل الثلاث بحرية.

تتميز أجهزة التثبيت بمشاركة زنبرك القرص، وتحرير الأسطوانة الهيدروليكية، واستبدال حلقة الختم من خلال استخلاص المكبس، دون التأثير على حالة التثبيت، وبالتالي توفير بيئة عمل مثالية.

يتميز الذراع المتقاطع الموصل لفرن القوس الكهربائي (EAF) بموثوقيته التشغيلية وهو مناسب للغاية للصيانة والتعديل.

يتم إنشاء العزل بين كل مرحلة من ذراع القطب والعمود، مما يضمن حماية العزل الفعالة بين المراحل.

يظل العزل موثوقًا به في ظل ظروف التشغيل الحرارية.

يستخدم الاتصال بين العمود وذراع القطب الكهربائي نظام الترباس المشدود مسبقًا، مما يسمح بإجراء تعديلات طفيفة في موضع التجميع لضمان الموضع الصحيح للأقطاب الكهربائية ثلاثية الطور.

يتم رفع الجزء الخلفي من الذراع العرضي متوسط الطور، مما يؤدي إلى ترتيب الشبكة القصيرة بأكملها في تكوين مثلثي مكاني.
